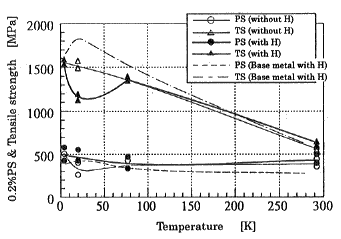

図6-2-1 304L系溶接金属の引張強さにおよぼす水素チャージと試験温度の影響

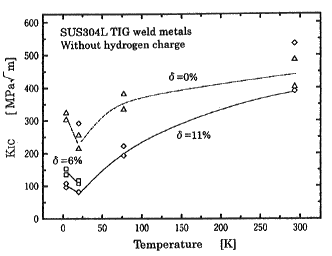

図6-2-2 SUS304L 系TIG溶接金属の破壊靭性値におよぼす試験温度の影響

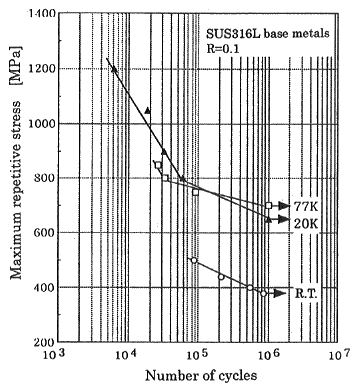

図6-2-3 SUS316L母材の疲労試験結果

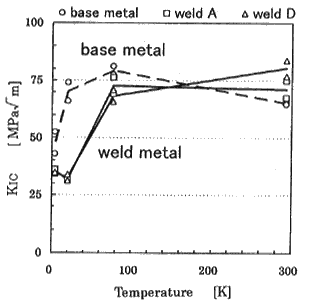

図6-2-4 A5083の破壊靭性値におよぼす試験温度の影響

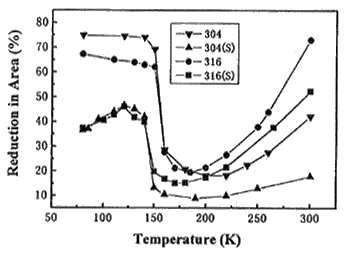

図6-2-5 1.1MPaの水素におけるオーステナイト系ステンレス鋼の絞りに及ぼす 試験温度の影響(S:鋭敏化材)
